Муфта оптическая тупиковая МВОТ-5120(Г)-44-216-1К36 описание

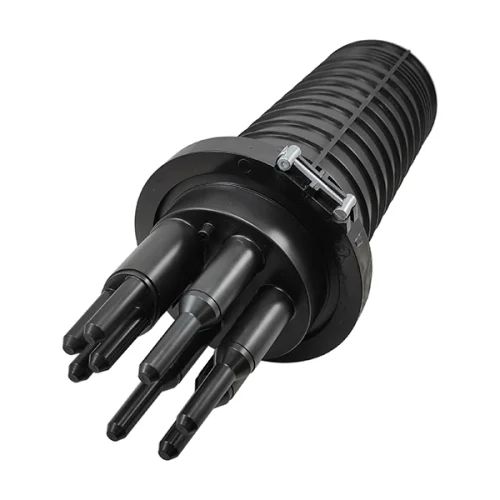

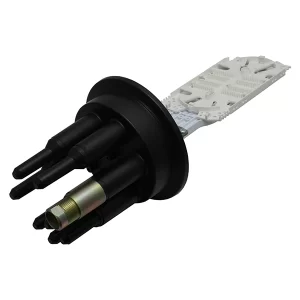

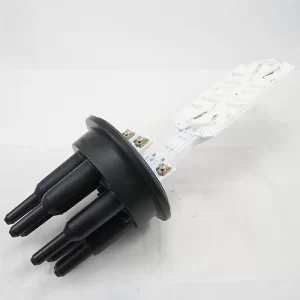

Муфта оптическая тупиковая типа МВОТ-5120(Г)-44-216-1К36 (старое наименование МВОТ-216Г-4-Т-1-36 в грунт) предназначена для предохранения зон сварки различных конструкций ОК и транзитной петли от непосредственного воздействия окружающей среды и механических воздействий при температурах окружающего воздуха от минус 60° С до 70° С.
Конструкция муфты МВОТ-5120(Г) позволяет сращивать несколько кабелей вместе, а расширенное внутреннее пространство позволяет уложить транзитные модули на лотке с противоположной стороны от кассет с соблюдением всех допусков.
Муфта МВОТ-5120(Г) предназначена для применения в волоконно-оптических системах передачи для монтажа оптических кабелей связи, прокладываемых в грунтах, на открытом воздухе и в том числе по стенам зданий, в кабельной канализации, коллекторах, тоннелях, помещениях ввода кабелей и подвешиваемых на опорах воздушных линий связи, линий электропередачи, контактной сети и автоблокировки железных дорог.
Модернизированный хомут муфты позволяет применять ее совместно со специальными защитными муфтами при укладке муфты непосредственно в грунт.
Герметизация вводов ОК осуществляется с помощью термоусаживаемых трубок (в комплекте) либо с помощью специальных кабельных вводов, подбираемых с учетом конструкции ОК.
Круглые патрубки на оголовнике муфты изначально герметичны и имеют конусную ступенчатую форму с плавным переходом диаметра, что позволяет отрезать патрубок в определенном месте и подобрать отверстие максимально близкое к диаметру вводимого ОК.
Все патрубки муфты также оснащены индивидуальными узлами крепления ЦСЭ.
Овальный патрубок муфты можно использовать для ввода 4-х ОК диаметром от 5 мм до 10 мм или ввода транзитной петли ОК либо ввода 2-х ОК диаметром до 28 мм с использованием разветвлительного зажима.
В случае необходимости установки муфты на опорах или стенах предлагаем дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Кол-во кассет, шт. 1
Ёмкость кассеты: 18/36 КДЗС
Макс. кол-во кассет, шт. 6
Ёмкость муфты: 216
Тип кассет: КВВ-3645
Тип кабеля: оптический
Кол-во кабельных вводов: (сторона 1)4 (круглый), 1 (овальный) + 4 (круглый)
Допустимый диаметр вводимых кабелей: круглый - 4хØ5...22 мм; овальный - до 4хØ5...10 мм, до 2хØ28 мм, транзит
Возможность транзита: Да
Материал корпуса: поликарбонат
Длина, мм: 507
Диаметр, мм: Ø230
Броня: без брони
Относительная влажность (среднегодовое значение), %: 80%
Температура эксплуатации, °С: от минус 60 °C до 70 °C
Масса изделия ±10%, кг: 1,7
Конструктор номенклатуры муфт

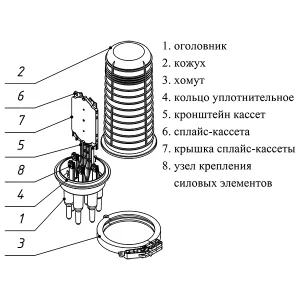

Устройство муфты

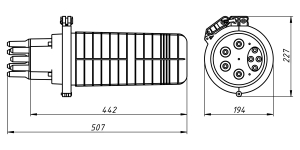

Габаритные размеры
Комплектация муфты МВОТ-5120(Г)-44-216-1К36
| - корпус (оголовник, кожух, хомут) | 1 шт. |
| - герметизирующая прокладка | 1 шт. |
| - сплайс-кассета | 1 шт. |
| - каркас для фиксации оптического кабеля, силовых элементов и сплайс-кассет | 1 шт. |
| - болт заземления (поставляется по требованию) | 1 шт. |
| - КЗДС | 10 шт. |
| - стяжки нейлоновые 2,5 х 100 мм | 10 шт. |
| - ткань абразивная | 1 шт. |

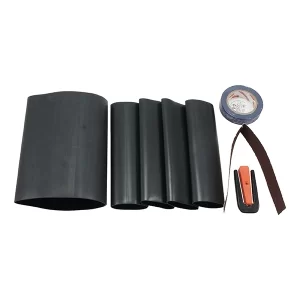

| - трубка термоусаживаемая 33/8, L=150 мм | 2 шт. |
| - трубка термоусаживаемая 75/22, L=150 мм | 1 шт. |
| - маркерная таблица | 1 шт. |
| - разветвлительный зажим | 1 шт. |
| - руководство по монтажу | 1 шт. |
