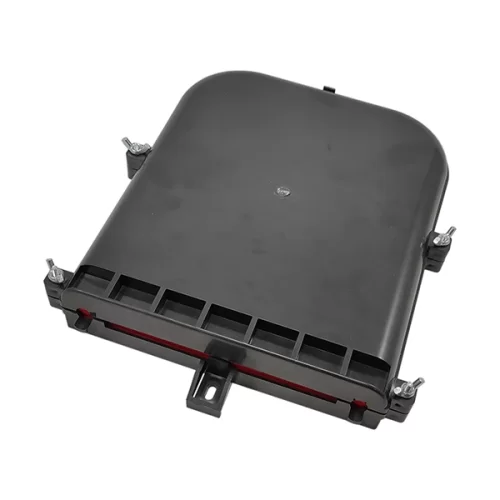

Оптическая кросс-муфта ОКМ-3023-18SC-162-М(Б)-18К/2PLC8 описание
Оптическая кросс-муфта ОКМ-3023 предназначена для монтажа подвесного ОК с диаметром наружной оболочки 9,5 мм, прокладываемого на открытом воздухе и внутри помещений с абонентскими ответвлениями дроп-кабелей малого диаметра или оптических шнуров. Аналог GJS-X20B, GJS-X30.
- Тип муфты: кросс-муфта
- Кол-во кассет, шт. 1
- Ёмкость кассеты: 9/18 КДЗС
- Макс. кол-во кассет, шт. 1
- Тип кабеля: оптический
- Кол-во выводов абонентского кабеля, шт. 16
- Возможность транзита: Да
- Материал корпуса: пластик
- Герметизация вводов: механическая, силикон
- Герметизирующий материал: эластомер
- Кол-во оптических портов, шт. 18
- Тип адаптеров: SC
- Макс. кол-во сплиттеров, шт. 2
- Тип корпуса сплиттеров: мини
- Степень защиты: IP54
- Герметизация корпуса: силикон, механическая
- Температура эксплуатации, °С: от минус 60°C до 70°C
- Цвет: Белый , Серый , Чёрный, ( любой под заказ )
- Размеры (Д х Ш х В), мм: 297×233×45
- Масса изделия ±10%, кг: 1
Особенности ОКМ-3023-18SC-162-М(Б)-18К/2PLC8
- Ввод одного транзитного ОК и отвод волокон для сварки без разрыва ОК.
- Крепление ЦСЭ.
- Установка как сплиттера в миникорпусе, так и универсального сплиттерного модуля (УСМ).
- Кросс-муфта как самостоятельная единица может крепиться к опоре нержавеющей хомутной лентой НХЛ2007 и саморезами к плоской поверхности.
- Наличие кронштейна ОКМ позволяет закрепить кросс-муфту на опоре и к плоским поверхностям с технологическим запасом ОК.
- Откидная крышка с уплотнителем из эластомера позволяет многократно открывать и закрывать кросс-муфту, добавляя или удаляя абонентов без снижения герметичности корпуса.
- Фиксация крышки при открытии.
Модификации муфт
| Тип | Габаритный размер В×Ш×Г, мм | Тип сплиттера | Количество сплиттеров, шт. | Количество адаптеров SC, шт. | Количество сварных соединений, шт. | Количество кабельных вводов, шт. | Количество абонентских кабелей, шт. | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ОКМ-3023-18SC-162-М(Б)-18К/2PLC8 | 297×233×45 | миникорпус | 2×1/8-9SC/APC | 18 | до 18 | 2×9,5 | 16×3,0 |
1,0 |
Конструктор номенклатуры кросс-муфт

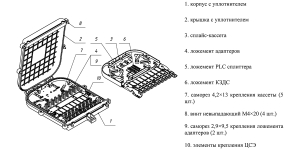

Устройство кросс-муфты

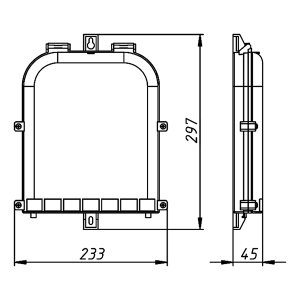

Габаритные размеры
Комплектация ОКМ-18SC/16SC-PLC
| Наименование | Кол-во |
|
| - корпус с уплотнителем | 1 шт. | |
| - крышка с уплотнителем | 1 шт. | |
| - сплайс-кассета | 1 шт. | |
| - ложемент адаптеров | 1 шт. | |
| - ложемент PLC сплиттера | 1 шт. | |
| - каркас для фиксации силовых элементов | 1 шт. | |
| - ложемент КЗДС | 1 шт. | |
| - саморез 4,2×13 крепления кассеты | 1 шт. | |
| - саморез 2,9×9,5 крепления ложемента адаптеров | 2 шт. | |
| - винт невыпадающий М4×20 | 4 шт. | |
| - руководство по монтажу | 1 шт. |
