Артикул:
ОКМ-18SC/16SC-УСМ
По запросу
Под заказ
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

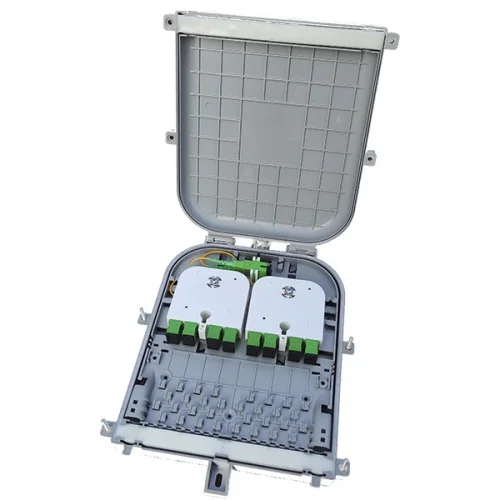

Оптическая кросс-муфта ОКМ-18SC/16SC-УСМ под сплиттер в корпусе описание
Оптическая кросс-муфта ОКМ-18SC/16SC предназначена для монтажа подвесного ОК с диаметром наружной оболочки 9,5 мм, прокладываемого на открытом воздухе и внутри помещений с абонентскими ответвлениями дроп-кабелей малого диаметра или оптических шнуров.
- Тип муфты: кросс-муфта
- Кол-во кассет, шт. 1
- Ёмкость кассеты: 9/18 КДЗС
- Макс. кол-во кассет, шт. 1
- Тип кабеля: оптический
- Кол-во выводов абонентского кабеля, шт. 16
- Возможность транзита: Да
- Герметизация вводов: механическая, силикон
- Герметизирующий материал: эластомер
- Кол-во оптических портов, шт. 18
- Тип адаптеров:SC
- Макс. кол-во сплиттеров, шт. 2
- Тип корпуса сплиттеров: УСМ
- Степень защиты: IP54
- Температура эксплуатации, °С: от минус 60°C до 70°C
- Цвет: Белый , Серый , Чёрный, ( любой под заказ )
- Размеры (Д х Ш х В), мм: 297×233×45
- Масса изделия ±10%, кг: 1
Модификации муфт
| Тип | Габаритный размер В×Ш×Г, мм | Тип сплиттера | Количество сплиттеров, шт. | Количество адаптеров SC, шт. | Количество сварных соединений, шт. | Количество кабельных вводов, шт. | Количество абонентских кабелей, шт. | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ОКМ-18SC/16SC-УСМ | 297×233×45 | УСМ | – | – | до 18 | 2×9,5 | 16×3,0 | 0,75 |
| ОКМ-18SC/16SC-УСМ-1×1/8-9SC/APC | 1×1/8-9SC/APC | 9 | 0,90 | |||||
| ОКМ-18SC/16SC-УСМ-2×1/8-9SC/APC | 2×1/8-9SC/APC | 18 | 1,05 |

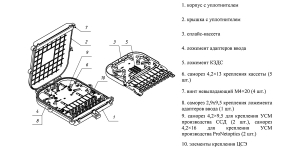

Устройство кросс-муфты

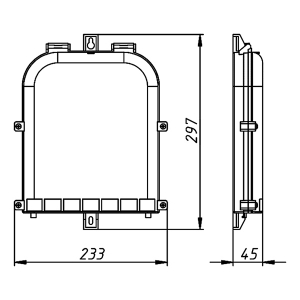

Габаритные размеры

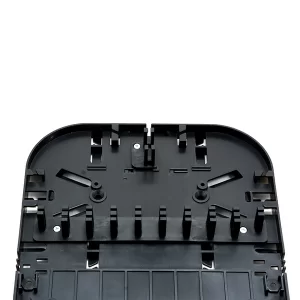

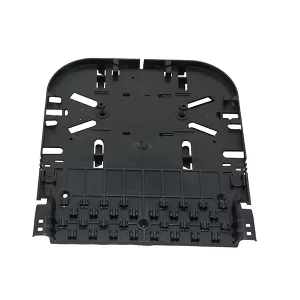

Установка УСМ

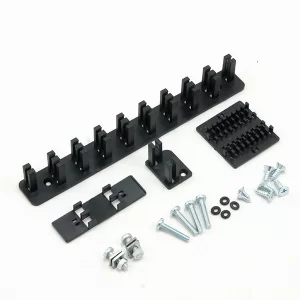

Комплектация ОКМ-18SC/16SC-УСМ
| Наименование | Кол-во |
|
| - корпус с уплотнителем | 1 шт. | |
| - крышка с уплотнителем | 1 шт. | |
| - сплайс-кассета | 1 шт. | |
| - ложемент адаптеров ввода | 1 шт. | |
| - каркас для фиксации силовых элементов | 1 шт. | |
| - ложемент КЗДС | 1 шт. | |
| - саморез 4,2×13 крепления кассеты | 1 шт. | |
| - саморез 2,9×9,5 крепления ложемента адаптеров ввода | 1 шт. | |
| - саморез 4,2×9,5 (4,2×16) для крепления УСМ | 2 шт. | |
| - винт невыпадающий М4×20 | 4 шт. | |
| - руководство по монтажу | 1 шт. |
