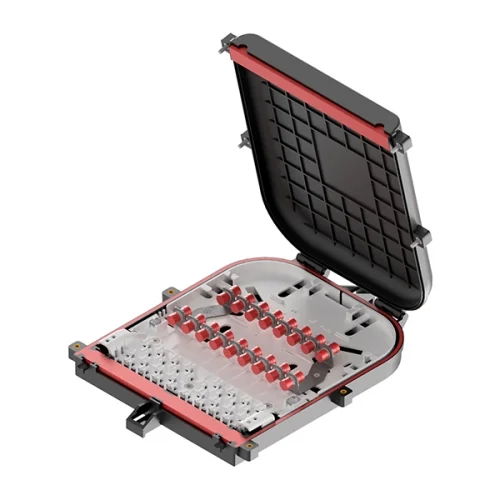

Оптическая кросс-муфта ОКМ-17FC/16FC-PLC
Особенности ОКМ-17FC/16FC-PLC
- Ввод одного транзитного ОК и отвод волокон для сварки без разрыва ОК.
- Крепление ЦСЭ.
- Установка как сплиттера в миникорпусе, так и универсального сплиттерного модуля (УСМ).
- Кросс-муфта как самостоятельная единица может крепиться к опоре нержавеющей хомутной лентой НХЛ2007 и саморезами к плоской поверхности.
- Наличие кронштейна ОКМ позволяет закрепить кросс-муфту на опоре и к плоским поверхностям с технологическим запасом ОК.
- Откидная крышка с уплотнителем из эластомера позволяет многократно открывать и закрывать кросс-муфту, добавляя или удаляя абонентов без снижения герметичности корпуса.
- Фиксация крышки при открытии.
- Тип муфты: кросс-муфта
- Кол-во кассет, шт. 1
- Ёмкость кассеты: 9/18 КДЗС
- Макс. кол-во кассет, шт. 1
- Ёмкость муфты: 17
- Тип кабеля: оптический
- Возможность транзита: Да
- Материал корпуса: пластик
- Герметизация вводов: механическая, силикон
- Герметизирующий материал: эластомер
- Кол-во оптических портов, шт. 17
- Тип адаптеров: FC
- Макс. кол-во сплиттеров, шт. 2
- Тип корпуса сплиттеров: мини
- Степень защиты: IP54
- Герметизация корпуса: силикон, механическая
- Температура эксплуатации, °С: от минус 60 °C до 70 °C
- Размеры (Д х Ш х В), мм: 297×233×45
- Масса изделия ±10%, кг: 1,0
Оптическая кросс-муфта ОКМ-17FC/16FC-PLC описание
Возможность применения с FC.
Оптическая кросс-муфта ОКМ-17FC/16FSC предназначена для монтажа подвесного ОК с диаметром наружной оболочки 9,5 мм, прокладываемого на открытом воздухе и внутри помещений с абонентскими ответвлениями дроп-кабелей малого диаметра или оптических шнуров. Аналог GJS-X20B, GJS-X30.
Модификации муфт
Тип | Габаритный размер В×Ш×Г, мм | Тип сплиттера | Количество сплиттеров, шт. | Количество адаптеров FC, шт. | Количество сварных соединений, шт. | Количество кабельных вводов, шт. | Количество абонентских кабелей, шт. | Масса, кг |
---|---|---|---|---|---|---|---|---|
ОКМ-17FC/16FC-PLC | 297×233×45 | миникорпус | – | – | до 17 | 2×9,5 | 16×3,0 | 0,75 |
ОКМ-17FC/16FC-PLC-1×1/8-9FC/APC | 1×1/8-9FC/APC | 9 | 0,88 | |||||
ОКМ-17FC/16FC-PLC-2×1/8-9FC/APC | 2×1/8-9FC/APC | 17 | 1,00 |
Устройство кросс-муфты
Габаритные размеры
Комплектация ОКМ-17FC/16FC-PLC
Наименование | Кол-во | |
- корпус с уплотнителем | 1 шт. | |
- крышка с уплотнителем | 1 шт. | |
- сплайс-кассета | 1 шт. | |
- ложемент адаптеров | 1 шт. | |
- ложемент PLC сплиттера | 1 шт. | |
- каркас для фиксации силовых элементов | 1 шт. | |
- ложемент КЗДС | 1 шт. | |
- саморез 4,2×13 крепления кассеты | 1 шт. | |
- саморез 2,9×9,5 крепления ложемента адаптеров | 2 шт. | |
- винт невыпадающий М4×20 | 4 шт. | |
- руководство по монтажу | 1 шт. |
