Кросс-муфта ОКМ-72-4-Т-1-36-FC-8
Муфта-кросс ОКМ-72-4-Т-1-36-FC-8 описание
Оптические муфты ОКМ-72-4-Т-1-36-FC-8 предназначены для защиты мест сварки оптического кабеля. Конструкция муфты-кросс ОКМ-72 позволяет сращивать несколько кабелей вместе, а расширенное внутреннее пространство дает возможность уложить транзитные модули с соблюдением всех допусков.
Оптическая кросс-муфта ОКМ-72, корпус которой выполнен из ударопрочного полимера, пригодна к эксплуатации при температурах от минус 60 °С до 70 °С.
Технологической особенностью является наличие планки под оптические розетки FC и адаптера ввода/вывода оптических шнуров, для осуществления коммутации и подключения абонентов при помощи drop-кабеля, внешних патч-кордов оконцованных разъемами FC.
- Тип муфты: кросс-муфта
- Кол-во кассет, шт. 1
- Ёмкость кассеты: 18/36 КДЗС
- Макс. кол-во кассет, шт. 2
- Ёмкость муфты: 72
- Тип кассет: КВВ-3645
- Тип кабеля: оптический
- Кол-во кабельных вводов: (сторона 1)1 (адаптер), 4 (круглый)
- Допустимый диаметр вводимых кабелей: 4×17,5 мм, 8×(2-3 мм)
- Возможность транзита: Да
- Материал корпуса: поликарбонат
- Длина, мм: 480
- Диаметр, мм: Ø230
- Броня: без брони
- Герметизация вводов: ТУТ
- Кол-во оптических портов, шт. 8
- Тип адаптеров: FC
- Температура эксплуатации, °С: от минус 60°C до 70°C
- Масса изделия ±10%, кг: 1,8
Модификации муфт
Тип | Габаритный размер, мм | Количество портов адаптеров SC/FC, шт. | Кол-во сростков, шт | Кол-во вводов кабеля | Максимальный диаметр кабеля, мм | Кол-во кассет | Масса, кг |
---|---|---|---|---|---|---|---|
ОКМ-72-4-Т-1-36-SC-8 | Ø230×480 | SC - 8 | 36 |
4 (кругл.) 1 (адаптер) |
4×17,5 8×(2…3 мм) |
1 шт. | 1,8 |
ОКМ-72-4-Т-2-72-SC-8 | SC - 8 | 72 | 2 шт. | 1,9 | |||
ОКМ-72-4-Т-1-36-FC-8 | FC - 8 | 36 | 1 шт. | 1,8 | |||
ОКМ-72-4-Т-2-72-FC-8 | FC - 8 | 72 | 2 шт. | 1,9 |

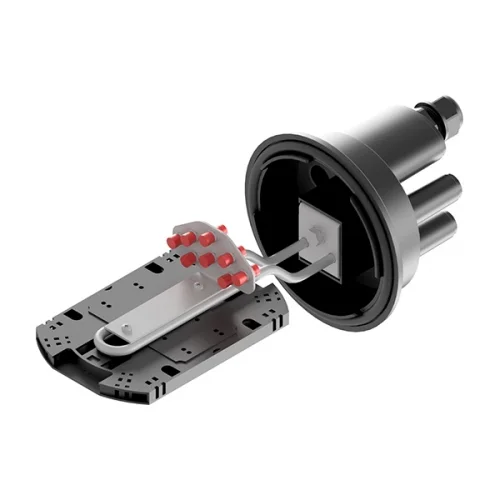

Устройство кросс-муфты
Габаритные размеры
Комплектация муфты для ОК ОКМ-72-4-Т-1-36-FC-8
Наименование | Кол-во |
- корпус | 1 шт. |
- герметизирующая прокладка | 1 шт. |
- оригинальный механизм герметизации | 1 комплект |
- сплайс-кассета | 1 шт. |
- каркас для фиксации сплайс-кассет | 1 шт. |
- адаптер для оптического шнура 8х (диаметр 2 - 3 мм) | 1 шт. |
- количество портов оптических адаптеров FC | 8 шт. |
- расходные материалы | 1 комплект |
- руководство по монтажу | 1 шт. |
