Оптический рефлектометр MAX-720D

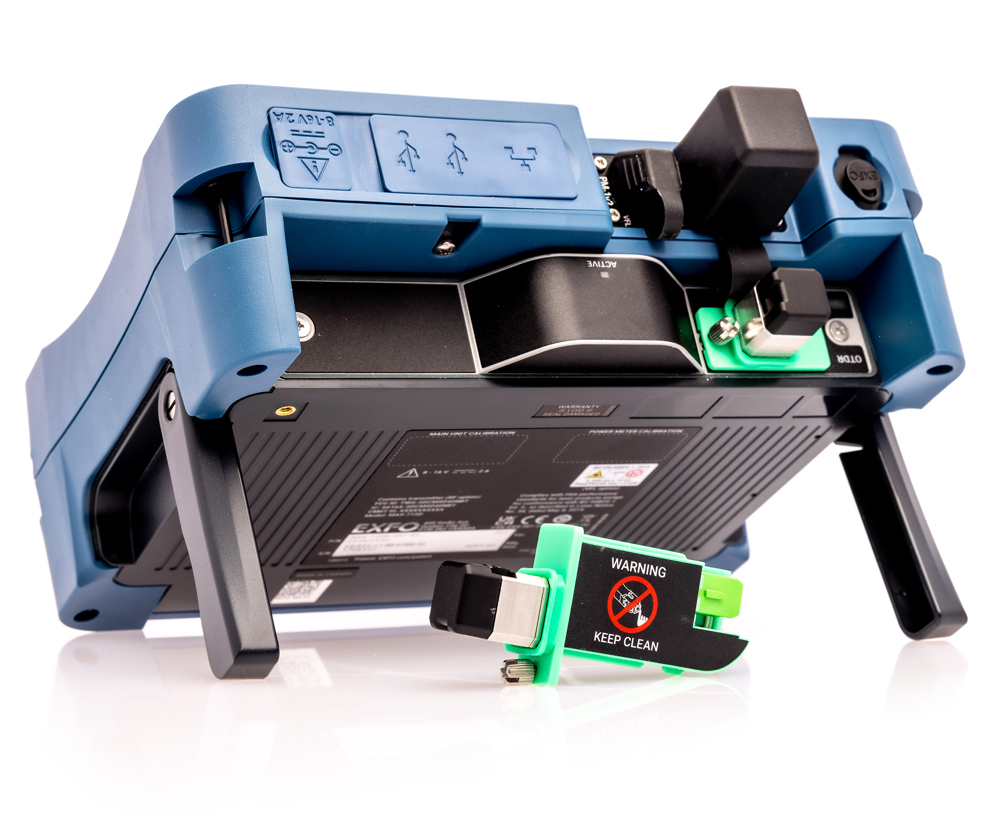

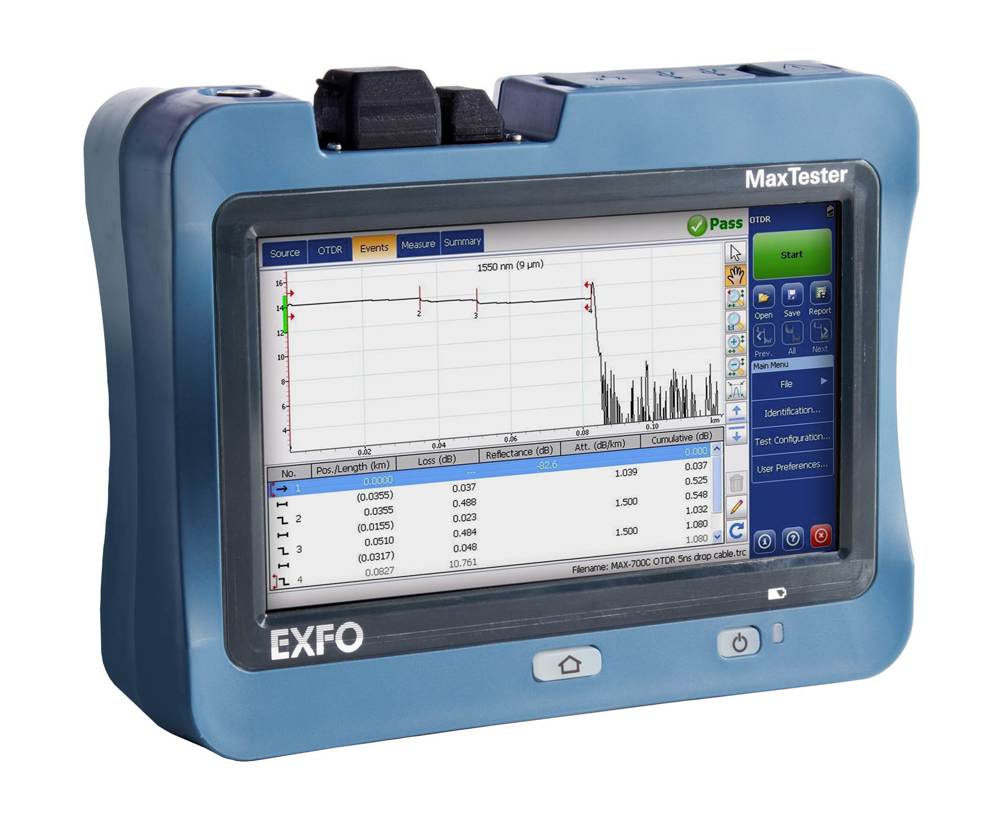

MaxTester-720D LAN/WAN Access OTDR – компактный полевой оптический рефлектометр, входящий в новую линейку высокопроизводительных OTDR MAX-700D от компании EXFO. MAX-720D представляет собой обновленный (по сравнению с серией MAX-700C) полевой рефлектометр для измерения характеристик и параметров волоконно-оптических сетей. Основной отличительной особенностью является сменный разъем Swap-Out, который в случае повреждения коннектора можно быстро заменить самостоятельно, без отправки в сервисный центр. MaxTester оснащен 7-дюймовым сенсорным экраном, оптимизированным для использования на солнечном свете, что делает устройство надежным инструментом как в помещении, так и на улице. На верхней панели расположены 2 порта USB 2.0 и 1 порт RJ-45 для подключения к локальной сети и удаленного управления прибором.

Интуитивно понятный интерфейс в купе с ОС Windows позволяет быстро освоить устройство. Внутренняя память способна хранить до 20 000 результатов измерений, а приложение DataMover позволит быстро перенести результаты измерений и отчеты на USB носитель. Помимо этого на приборе можно сформировать и посмотреть отчеты в формате PDF. Емкая батарея обеспечивает до 12 часов автономной работы. Также устройства оснащены встроенными модулями Wi-Fi и Bluetooth для передачи и приема данных, а также подключения к глобальной сети.

Данная модель подходит для тестирования сетей доступа, а также локальных и частных сетей. Дополнительно его можно использовать для сертификации и устранения неполадок в центрах обработки данных (Сертификация Tier-2).

Данная серия обладает несколькими модификациями.  MAX-720D-Q1-QUAD способен тестировать как одномодовые, так и многомодовые линии. MAX-720D-SM8 можно назвать прибором 3-в-1, за счет сочетания в себе оптического рефлектометра, источника оптического излучения и встроенного измерителя оптической мощности в порту тестирования активной линии, позволяющий проверить, есть ли сигнал в тестируемом волокне и, в случае его обнаружения, какого он уровня.

Оптимальные значения динамического диапазона и мертвой зоны дают возможность тестировать небольшие FTTx/PON сети со сплиттерами делением до 1:32.

MAX-720D также поддерживает интеллектуальное приложение Optical Link Mapper (iOLM), которое упрощает тестирование оптических линий благодаря измерению одним касанием (нет необходимости выбирать длительность импульса, время усреднения и т.д.) и проводит анализ полученной рефлектограммы в автоматическом режиме. Пользователю достаточно выбрать только длину волны, на которой надо произвести измерение, и запустить тест. Во время тестирования система сама подбирает оптимальные параметры и использует различные длительности импульса для получения максимального эффективного анализа линии. Результаты измерений представляются в виде интуитивно понятных пиктограмм с автоматическим определением типов событий (сварка, коннектор, макроизгиб, сплиттер) и сравнением уровней отражения и затухания с пороговыми значениями для оценки состояния линии.

В качестве дополнительного функционала MAX-720D оснащен источником оптического излучения с длинами волн в зависимости от выбранной модификации (смотрите таблицу ниже), а также встроенной автоматической функцией по поиску и обнаружению макроизгибов.

Дополнительно прибор можно дооснастить встроенным измерителем на повышенные мощности и VFL без посещения сервисного центра. Совместим с серией оптических микроскопов FIP-400B, которые подключаются по Wi-Fi или USB.

Доступные модификации

Модель	Описание
MAX-720D-SM1	Порт 1: SM (9/125 µm),1310/1550 нм, 36/35 дБ
MAX-720D-SM8	Порт 1: SM (9/125 µm),1310/1550 нм, 36/35 дБ      Порт 2: SM (9/125 µm),1650 нм (с фильтром ), 35 дБ
MAX-720D-Q1-QUAD	Порт 1: SM (9/125 µm),1310/1550 нм, 36/35 дБ      Порт 2: MM (50/125 и 62.5/125 µm), 850/1300 нм, 27/29 дБ
