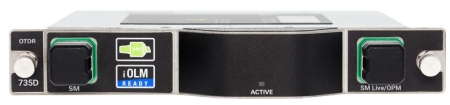

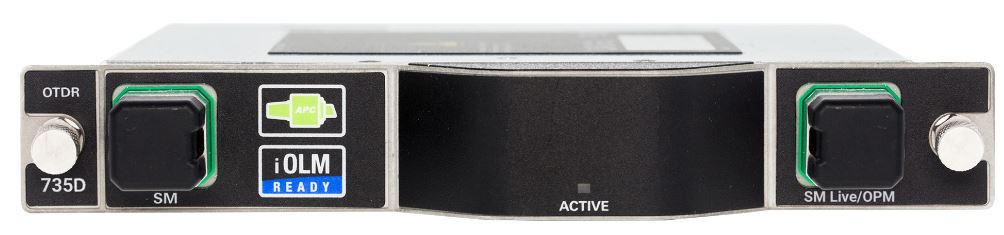

FTBx-735D metro/PON FTTx/MDU OTDR – модуль оптического рефлектометра, входящий в новую линейку высокопроизводительных OTDR FTBx-700D от компании EXFO. Данная модель адаптирована под тестирования FTTx / PON сетей со сплиттерами делением до 1:128, а также городских сетей и P2P (Point-to-Point) линий с расстоянием до 140 км.
Увеличенные по сравнению с моделью FTBx-730D значения динамического диапазона (до 42 дБ) дает возможность тестировать более сложные FTTx/PON сети со сплиттерами делением до 1:128. Также улучшены показатели мертвой зоны по затуханию (2 м) и PON мертвой зоны (25 м). Наличие фильтрованного порта (в зависимости от модификации) также позволяет тестировать активные линии.
В качестве дополнительной опции некоторые модификации оснащены в порту тестирования активной линии встроенным PON-измерителем оптической мощности, позволяющий проверить, есть ли сигнал в тестируемом волокне и, в случае его обнаружения, какого он уровня.

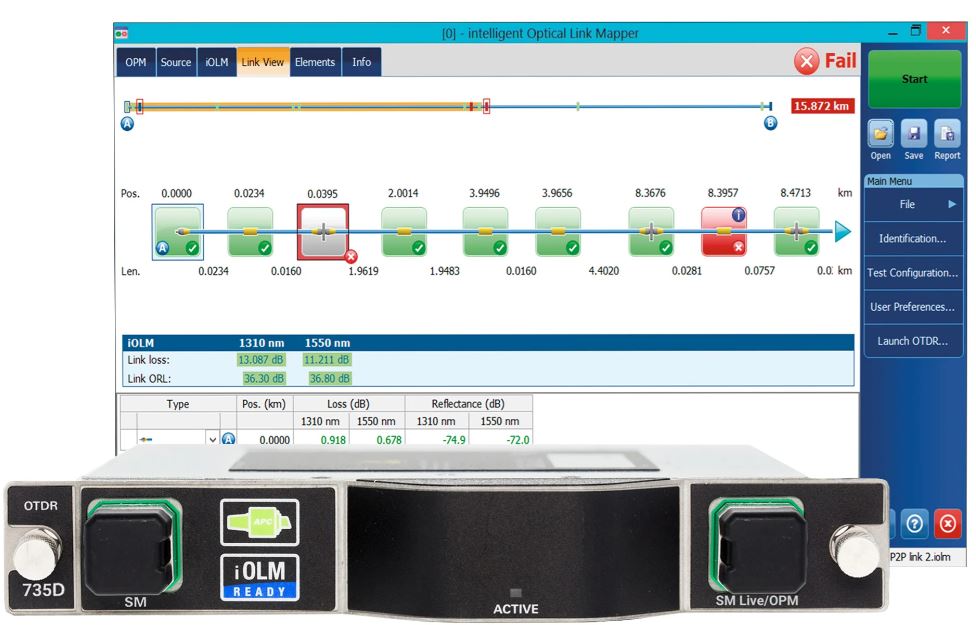

Модуль FTBx-735D также поддерживает интеллектуальное приложение Optical Link Mapper (iOLM), которое упрощает тестирование оптических линий благодаря измерению одним касанием (нет необходимости выбирать длительность импульса, время усреднения и т.д.) и проводит анализ полученной рефлектограммы в автоматическом режиме. Пользователю достаточно выбрать только длину волны, на которой надо произвести измерение, и запустить тест. Во время тестирования система сама подбирает оптимальные параметры и использует различные длительности импульса для получения максимального эффективного анализа линии. Результаты измерений представляются в виде интуитивно понятных пиктограмм с автоматическим определением типов событий (сварка, коннектор, макроизгиб, сплиттер) и сравнением уровней отражения и затухания с пороговыми значениями для оценки состояния линии.
Дополнительным функционалом FTBx-735D служит источник оптического излучения с длинами волн в зависимости от выбранной модификации (смотрите таблицу ниже), а также встроенная автоматическая функция по поиску и обнаружению макроизгибов.
Модуль FTBx-735D совместим с полевыми платформами FTB-1v2 / FTB-1v2 Pro, FTB-2 / FTB-2 Pro и FTB-4 Pro.
Внесен в государственный реестр средств измерений.
Доступные модификации
| Модель | Описание |
| FTBx-735D-SM1 |
Порт 1: SM (9/125 µm),1310/1550 нм, 42/42 дБ |
| FTBx-735D-SM3 | Порт 1: SM (9/125 µm),1310/1550/1625 нм, 42/42/42 дБ |
| FTBx-735D-SM8 |
Порт 1: SM (9/125 µm),1310/1550 нм, 42/42 дБ Порт 2: SM (9/125 µm),1650 нм(с фильтром ), 42 дБ |
