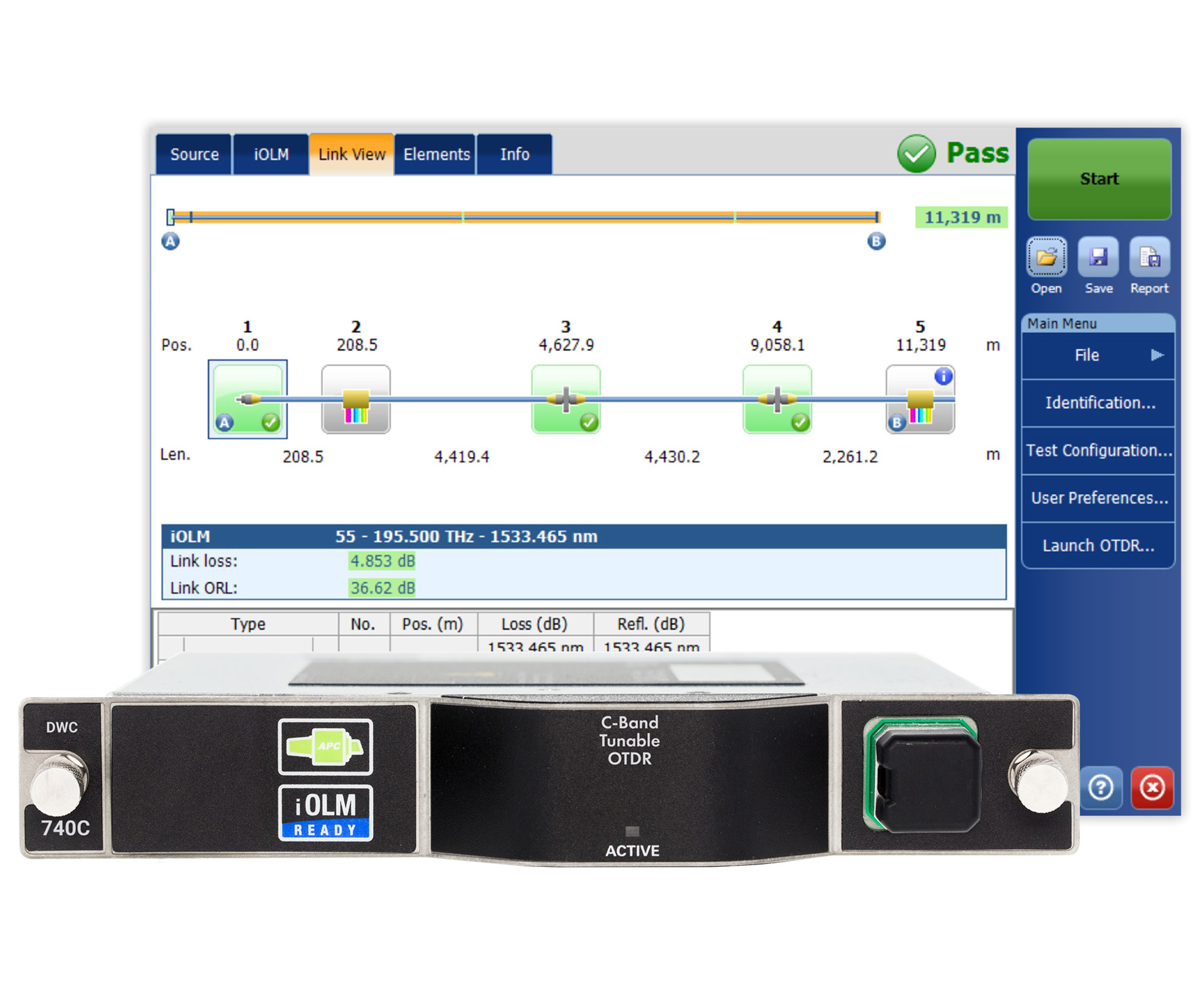

Модуль оптического рефлектометра для xWDM сетей EXFO FTBx-740C

FTBx-740C xWDM OTDR входит в линейку высокопроизводительных OTDR FTBx-700C от компании EXFO, мирового лидера в сфере измерительного телекоммуникационного оборудования.
Модель EXFO FTBx-740C представляет собой модули оптического рефлектометра, предназначенные для тестирования сетей xWDM. Они подразделяются на две основные подгруппы: FTBx-740C-DWC и FTBx-740C-CWDM.
Модули первой подгруппы - это рефлектометры с перестраиваемым лазером, предназначенные для тестирования сетей DWDM в С-диапазоне (1528.77-1563.86 nm). Соответственно, модули FTBx-740C-CWDM - это рефлектометры с перестраиваемым лазером, предназначенные для тестирования сетей СWDM (18 каналов CWDM ITU).
Особенностью серии EXFO FTBx-740C служит то, что они способны работать в каналах с MUX / DEMUX (мультиплексорами / демультиплексорами), обеспечивая получение сквозных характеристик всей линии связи для устранения неполадок. Помимо сетей xWDM, рефлектометры данной серии применимы для тестирования городских сетей (Metro Ethernet), а также сетей C-RAN.
Удобный графический интерфейс OTDR позволяет техническому специалисту определить список избранных каналов в С-диапазоне (DWDM) или сетке CWDM для более быстрого доступа и более эффективной процедуры тестирования.

Широкий функционал данной серии позволяет:

• Получать результаты тестирования и устранять неисправности при одностороннем тестировании;
• Проводить проверку целостности линии и сквозных потерь через MUX, OADM и DEMUX во время строительства;
• Проводить тестирования в процессе эксплуатации с использованием порта длин волн клиента — без простоев или влияния на другие длины волн;

Модуль FTBx-740C также поддерживает интеллектуальное приложение Optical Link Mapper (iOLM), которое упрощает тестирование оптических линий благодаря измерению одним касанием (нет необходимости выбирать длительность импульса, время усреднения и т.д.) и проводит анализ полученной рефлектограммы в автоматическом режиме. Пользователю достаточно выбрать только длину волны, на которой надо произвести измерение, и запустить тест. Во время тестирования система сама подбирает оптимальные параметры и использует различные длительности импульса для получения максимального эффективного анализа линии. Результаты измерений представляются в виде интуитивно понятных пиктограмм с автоматическим определением типов событий (сварка, коннектор, макроизгиб, сплиттер) и сравнением уровней отражения и затухания с пороговыми значениями для оценки состояния линии.

Дополнительной опцией к этому приложению служит iOLM Advanced SFP-Safe Troubleshooting. Данное расширение позволяет устранять неполадки «точка-точка» при подключении на дальнем конце трансивера (например,SFP). Это необходимо для предотвращения повреждения приемопередатчика установленной большой длительностью импульса. Запатентованное решение EXFO SFP-Safe Troubleshooting минимизирует риск и гарантирует отсутствие повреждений SFP во время проведения тестирований, что обеспечивает экономию средств и более быстрое завершение работ.

Модуль FTBx-740C совместим с полевыми платформами FTB-1v2 / FTB-1v2 Pro, FTB-2 / FTB-2 Pro и FTB-4 Pro.

Внесен в государственный реестр средств измерений.

Доступные модификации

Модель	Описание
FTBx-740C-DWC	Для тестирования сетей DWDM в С-диапазоне от 1528.77 нм до 1563.86 нм   (Каналы ITU 12-62)
FTBx-740C-CW10	Для тестирования сетей CWDM на 10 длинах волн: 1430 / 1450 / 1470 / 1490 /  1510 / 1530 / 1550 / 1570 / 1590 / 1610 нм
FTBx-740C-CW18-M8W	Для тестирования сетей CWDM на 8 активных длинах волн:   1470 / 1490 / 1510 / 1530 / 1550 / 1570 / 1590 / 1610 нм  +      +10 длин волн не активны, аппаратная поддержка, открывается опционально:  1270 / 1290 / 1310 / 1330 / 1350 / 1370 / 1390 / 1410 / 1430 / 1450 нм.
FTBx-740C-CW18-M18W	Для тестирования сетей CWDM на 18 активных длинах волн:  1270 / 1290 / 1310 / 1330 / 1350 / 1370 / 1390 / 1410 / 1430 / 1450 нм  1470 / 1490 / 1510 / 1530 / 1550 / 1570 / 1590 / 1610 нм.
