Артикул:
FTBx-730C
Характеристики
Кол-во портов
—
1 / 2
Исполнение
—
Модульное
Температура хранения
—
От –40 °C до +70 °C
- влажность
—
от 0% до 95% без конденсации
Все характеристики
По запросу
Есть в наличии: 1
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

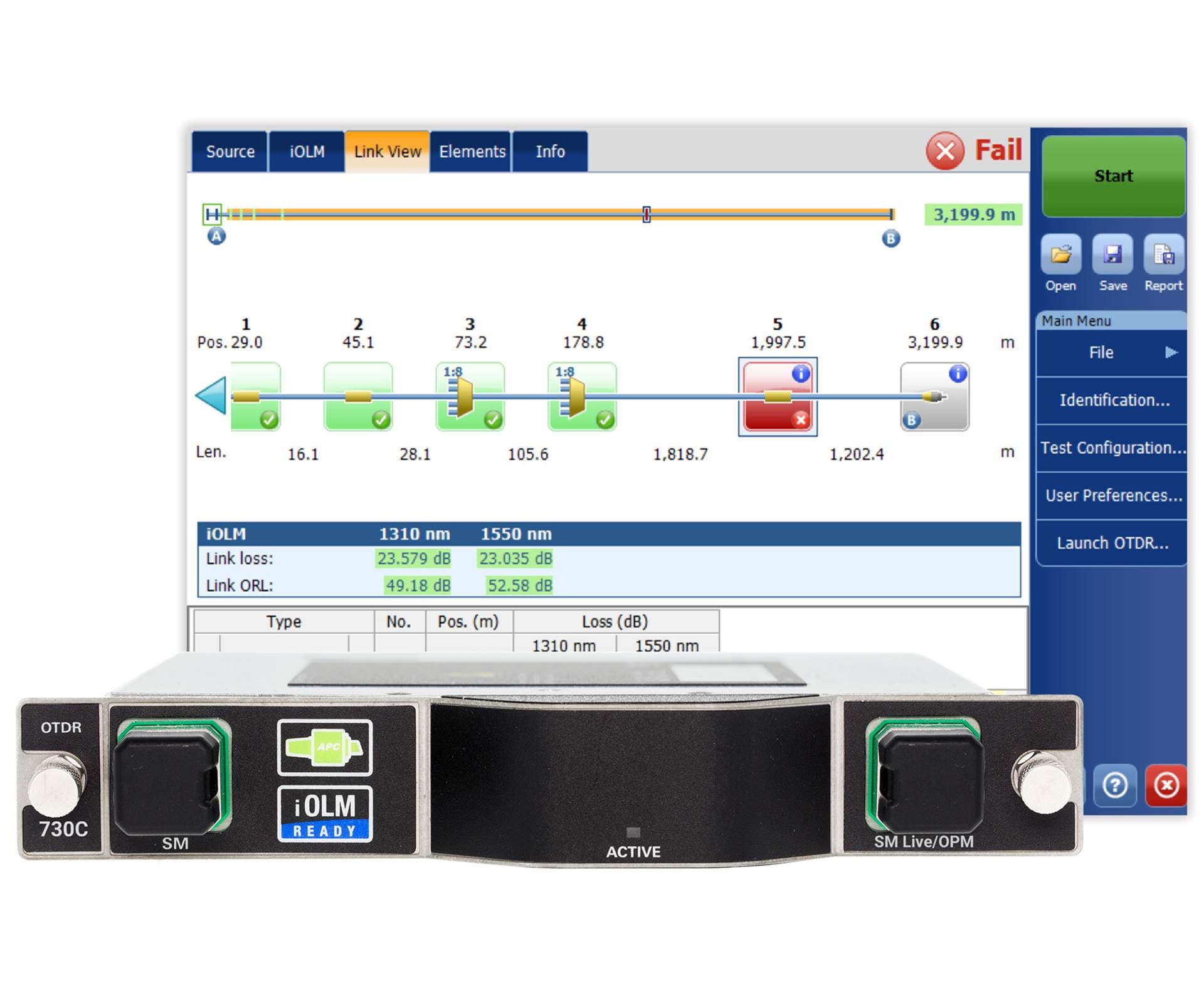

FTBx-730C PON FTTx/MDU OTDR входит в линейку высокопроизводительных OTDR FTBx-700C от компании EXFO, мирового лидера в сфере измерительного телекоммуникационного оборудования.
Модель оптимизирована для тестирования PON-сетей. Динамический диапазон до 39 дБ и мертвая зона до 0,5 м обеспечивают возможность тестирования линий через сплиттеры с делением до 1x128. Дополнительно модуль имеет встроенный измеритель мощности 1490/1550 в порт для тестирования активных линий.
Модуль FTBx-730C также поддерживает интеллектуальное приложение Optical Link Mapper (iOLM), которое упрощает тестирование оптических линий благодаря измерению одним касанием (нет необходимости выбирать длительность импульса, время усреднения и т.д.) и проводит анализ полученной рефлектограммы в автоматическом режиме. Пользователю достаточно выбрать только длину волны, на которой надо произвести измерение, и запустить тест. Во время тестирования система сама подбирает оптимальные параметры и использует различные длительности импульса для получения максимального эффективного анализа линии. Результаты измерений представляются в виде интуитивно понятных пиктограмм с автоматическим определением типов событий (сварка, коннектор, макроизгиб, сплиттер) и сравнением уровней отражения и затухания с пороговыми значениями для оценки состояния линии.
Модуль оптического рефлектометра FTBx-730C предлагает динамический диапазон до 39 дБ, обладает фильтрованным портом для тестирования активных волокон и встроенным в нем измерителем мощности на длинах волн 1490/1550 нм. Также оптимизирован для P2P тестирования.
Модуль FTBx-730C совместим с полевыми платформами FTB-1v2/FTB-1 Pro, FTB-2/FTB-2 Pro,FTB-4 Pro, а также с лабораторными платформами LTB-8 и LTB-12.
Внесен в государственный реестр средств измерений.
Доступные модификации
Модель оптимизирована для тестирования PON-сетей. Динамический диапазон до 39 дБ и мертвая зона до 0,5 м обеспечивают возможность тестирования линий через сплиттеры с делением до 1x128. Дополнительно модуль имеет встроенный измеритель мощности 1490/1550 в порт для тестирования активных линий.
Модуль FTBx-730C также поддерживает интеллектуальное приложение Optical Link Mapper (iOLM), которое упрощает тестирование оптических линий благодаря измерению одним касанием (нет необходимости выбирать длительность импульса, время усреднения и т.д.) и проводит анализ полученной рефлектограммы в автоматическом режиме. Пользователю достаточно выбрать только длину волны, на которой надо произвести измерение, и запустить тест. Во время тестирования система сама подбирает оптимальные параметры и использует различные длительности импульса для получения максимального эффективного анализа линии. Результаты измерений представляются в виде интуитивно понятных пиктограмм с автоматическим определением типов событий (сварка, коннектор, макроизгиб, сплиттер) и сравнением уровней отражения и затухания с пороговыми значениями для оценки состояния линии.
Модуль оптического рефлектометра FTBx-730C предлагает динамический диапазон до 39 дБ, обладает фильтрованным портом для тестирования активных волокон и встроенным в нем измерителем мощности на длинах волн 1490/1550 нм. Также оптимизирован для P2P тестирования.
Модуль FTBx-730C совместим с полевыми платформами FTB-1v2/FTB-1 Pro, FTB-2/FTB-2 Pro,FTB-4 Pro, а также с лабораторными платформами LTB-8 и LTB-12.
Внесен в государственный реестр средств измерений.
Доступные модификации
| Модель | Описание |
| FTBx-730C-SM1 | Порт 1: SM (9/125 µm),1310/1550 нм, 39/38 дБ |
| FTBx-730C-SM2 |
Порт 1: SM (9/125 µm),1310/1550 нм, 39/38 дБ Порт 2: SM (9/125 µm),1625 нм (с фильтром), 39 дБ |
| FTBx-730C-SM3 | Порт 1: SM (9/125 µm),1310/1550/1625 нм, 39/38/39 дБ |
| FTBx-730C-SM7 | Порт 1: SM (9/125 µm),1650 нм (с фильтром), 39 дБ |
| FTBx-730C-SM8 |
Порт 1: SM (9/125 µm),1310/1550 нм, 39/38 дБ Порт 2: SM (9/125 µm),1650 нм (с фильтром), 39 дБ |
Документы
Порог потерь, дБ
0.01
Время измерения
до 60 минут
Обновление в реальном времени
4 Гц
Наличие фильтрованного порта
Да (для некоторорых моделей)
Ширина импульса
3 - 20 000
Линейность, дБ/дБ
±0.03
Разрешение по потерям, дБ
0.001
Количество точек выборки
256000
Погрешность измерения длины, м
±(0.75 + 0.0025 % x расстояние + разрешение выборки)
Диапазон расстояний, км
0.1 - 400
Точность измерения отражения, дБ
±2
- влажность
от 0% до 95% без конденсации
Габариты
158 мм x 24 мм x 174 мм
Температура хранения
От –40 °C до +70 °C
Динамический диапазон, дБ
39/38 / 39/38/39 / 39/38/39 / 39 / 39/38/39 / 39/38/39
Мертвая зона по событиям, м
0.5
Длина волны, нм
1310/1550 / 1310/1550 и 1625 фильтр / 1310/1550/1625 / 1625 фильтр / 1650 фильтр / 1310/1550 и 1650 фильтр
Мертвая зона по затуханию, м
2.5
Рабочая температура,
В зависимости от платформы, в которой работает модуль
Масса
0.4 кг
Разрешение выборки, м
0.04 - 10
Исполнение
Модульное
Кол-во портов
1 / 2
