Артикул:
FTBx-735C
Характеристики
Кол-во портов
—
1 / 2
Исполнение
—
Модульное
Температура хранения
—
От –40 °C до +70 °C
- влажность
—
от 0% до 95% без конденсации
Все характеристики
По запросу
Есть в наличии: 1
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
FTBx-735C metro/PON FTTx/MDU OTDR входит в линейку высокопроизводительных OTDR FTBx-700C от компании EXFO, мирового лидера в сфере измерительного телекоммуникационного оборудования.
Модель EXFO FTBx-735C представляет собой модуль оптического рефлектометра с увеличенным, по сравнению с моделью FTBx-730C, динамическим диапазоном до 42 дБ. Он предназначен не только для тестирования P2P и PON сетей, но и также городских (metro) линий.Широкий спектр модификаций позволяет выбрать заказчику как вариант с отдельным фильтрованным портом с длиной волны 1625 нм, так и модель с длиной волны 1490 нм.
Дополнительным достоинством FTBx-735C служит встроенный измеритель мощности на 1490/1550 нм, расположенный в порту для тестирования активных линий.

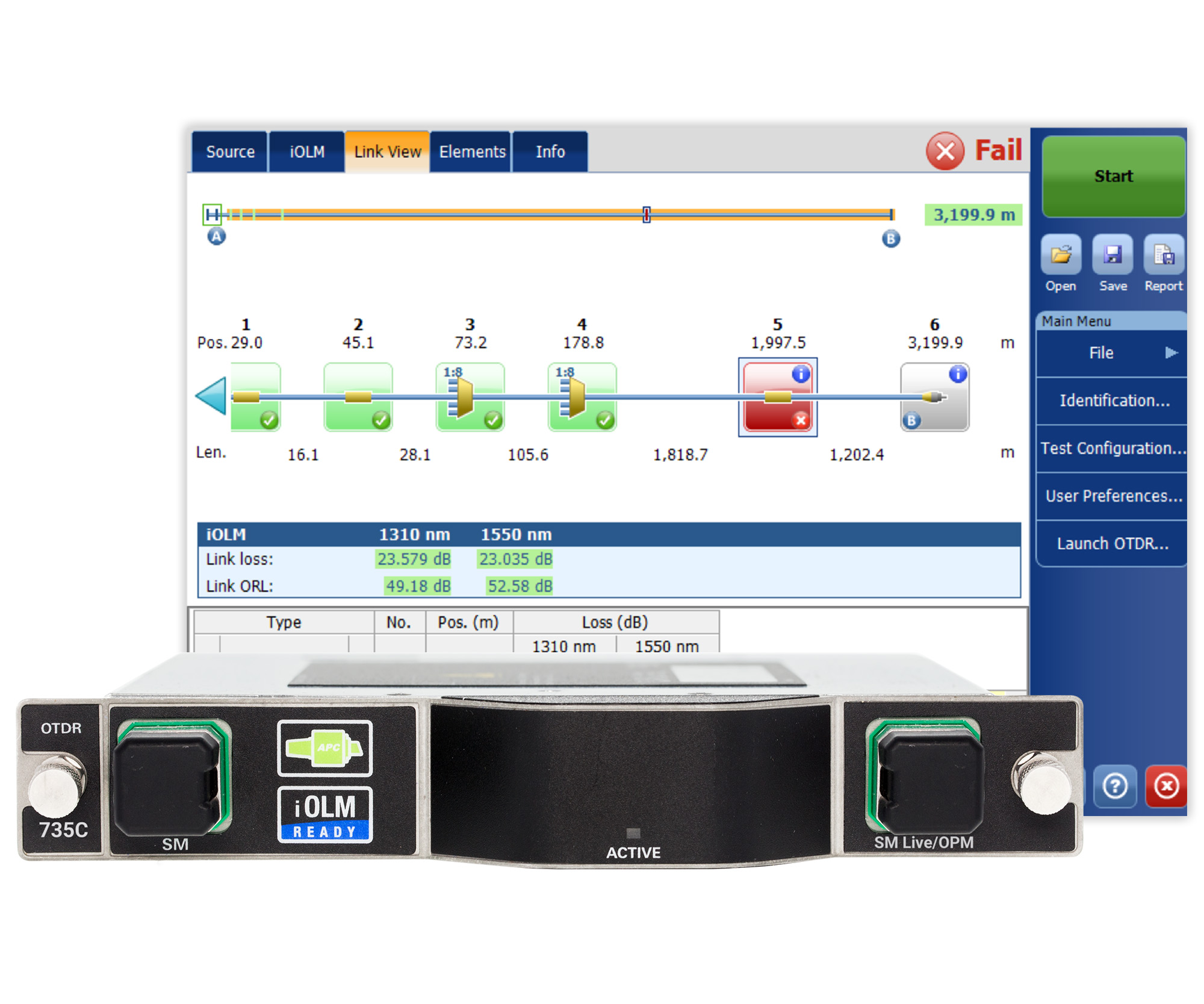

Модуль FTBx-735C также поддерживает интеллектуальное приложение Optical Link Mapper (iOLM), которое упрощает тестирование оптических линий благодаря измерению одним касанием (нет необходимости выбирать длительность импульса, время усреднения и т.д.) и проводит анализ полученной рефлектограммы в автоматическом режиме. Пользователю достаточно выбрать только длину волны, на которой надо произвести измерение, и запустить тест. Во время тестирования система сама подбирает оптимальные параметры и использует различные длительности импульса для получения максимального эффективного анализа линии. Результаты измерений представляются в виде интуитивно понятных пиктограмм с автоматическим определением типов событий (сварка, коннектор, макроизгиб, сплиттер) и сравнением уровней отражения и затухания с пороговыми значениями для оценки состояния линии.
В качестве дополнительного функционала FTBx-735C оснащен источником оптического излучения с длинами волн в зависимости от выбранной модификации (смотрите таблицу ниже), а также встроенной автоматической функцией по поиску и обнаружению макроизгибов.

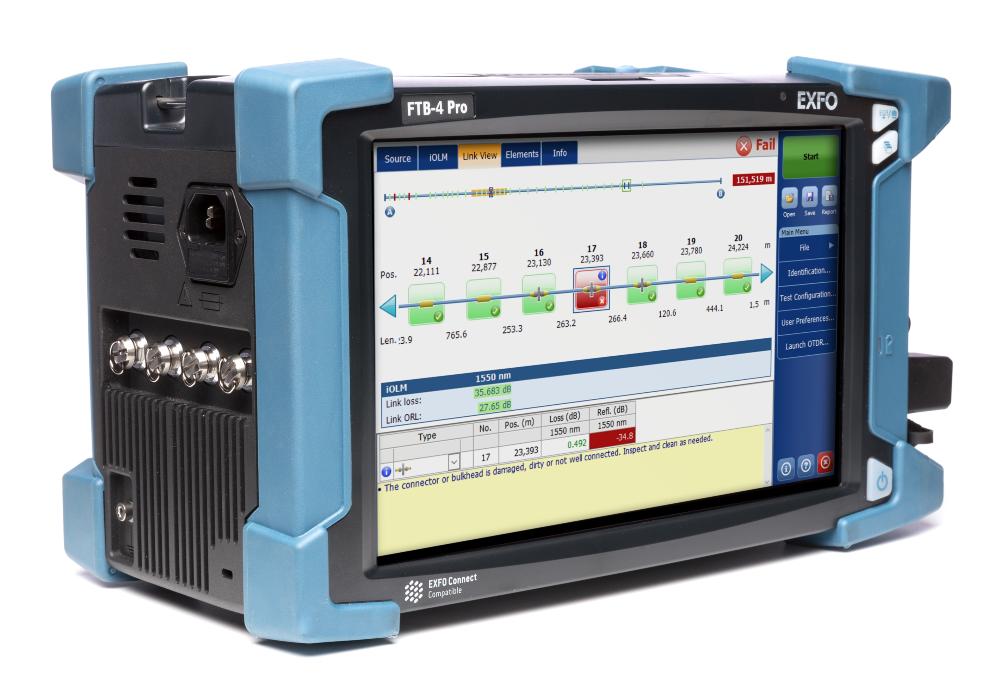

Модуль FTBx-735C совместим с полевыми платформами FTB-1v2 / FTB-1v2 Pro, FTB-2 / FTB-2 Pro, FTB-4 Pro, а также с лабораторными LTB-8 и LTB-12.
Внесен в государственный реестр средств измерений.
Доступные модификации
|
Модель |
Описание |
| FTBx-735C-SM1 |
Порт 1: SM (9/125 µm),1310/1550 нм, 42/41 дБ |
| FTBx-735C-SM2 |
Порт 1: SM (9/125 µm),1310/1550 нм, 42/41 дБ Порт 2 (фильтр): SM (9/125 µm),1625 нм, 41 дБ (для тестирования активных линий) |
| FTBx-735C-SM3 |
Порт 1: SM (9/125 µm),1310/1550 /1625 нм, 42/41/41 дБ |
| FTBx-735C-SM4 |
Порт 1: SM (9/125 µm),1310/1490 /1550 нм, 42/41/41 дБ |
Порог потерь, дБ
0.01
Время измерения
до 60 минут
Обновление в реальном времени
4 Гц
Наличие фильтрованного порта
Да (для некоторорых моделей)
Ширина импульса
3 - 20 000
Линейность, дБ/дБ
±0.03
Разрешение по потерям, дБ
0.001
Количество точек выборки
256000
Погрешность измерения длины, м
±(0.75 + 0.0025 % x расстояние + разрешение выборки)
Диапазон расстояний, км
0.1 - 400
Точность измерения отражения, дБ
±2
- влажность
от 0% до 95% без конденсации
Габариты
158 мм x 24 мм x 174 мм
Температура хранения
От –40 °C до +70 °C
Динамический диапазон, дБ
42/41/41/41
Мертвая зона по событиям, м
0.5
Длина волны, нм
1310/1490/1550/1625(w/o фильтр)
Мертвая зона по затуханию, м
2.5
Рабочая температура,
В зависимости от платформы, в которой работает модуль
Масса
0.4 кг
Разрешение выборки, м
0.04 - 10
Исполнение
Модульное
Кол-во портов
1 / 2
