Оптические муфты: Конструкция, применение и монтаж

Что такое оптическая муфта?

Муфта — это специальный контейнер, который защищает оптические кабели от внешних воздействий и обеспечивает герметичность мест соединения. Корпус муфты обычно изготавливается из прочного и устойчивого к ультрафиолету материала, такого как поликарбонат. Внутри муфты находятся кассеты для защиты сварных соединений, лотки для хранения волокон, узлы для крепления кабелей и заземляющие элементы.

Современные оптические муфты могут выполнять не только функции защиты и хранения, но и дополнительные задачи, например, обеспечивать разветвление линий связи.

Рассмотрим основные элементы конструкции муфты.

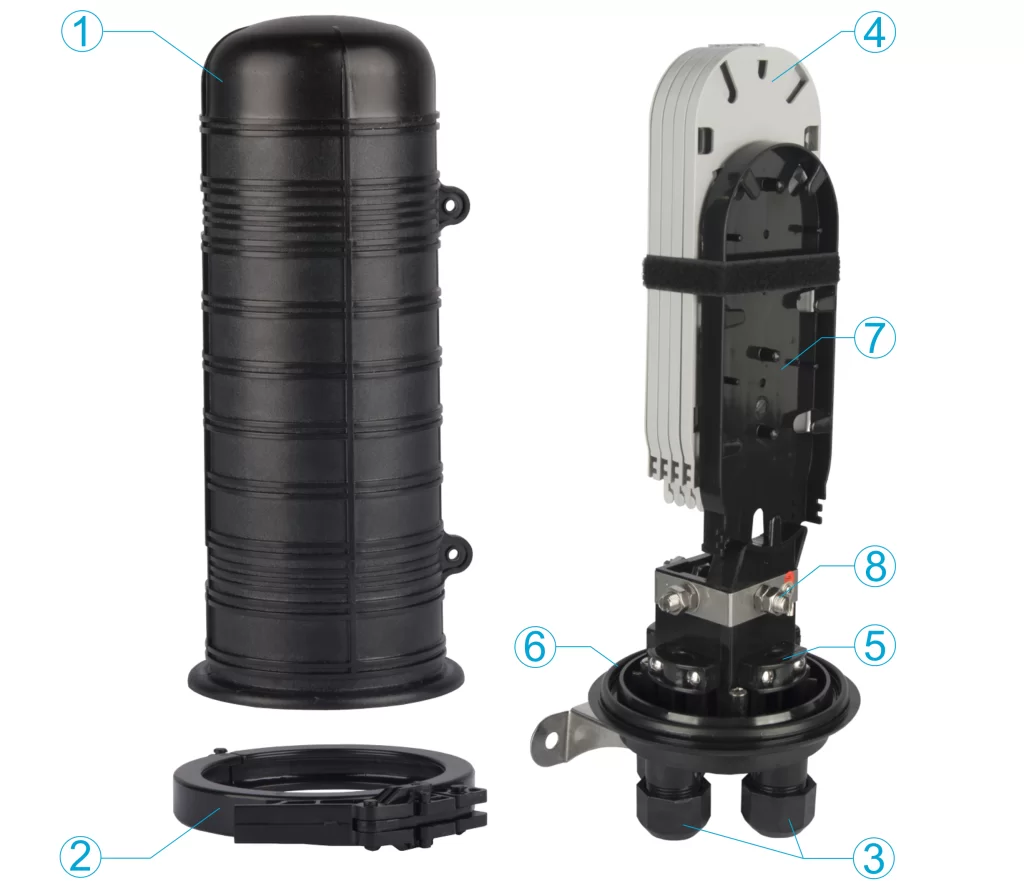

Конструкция муфты зависит от её назначения и условий эксплуатации. В качестве примера рассмотрим стандартную тупиковую оптическую муфту NMF-SC-1V-48-4MS от NIKOMAX.

Основные элементы муфты:

1. Крышка муфты — защищает внутреннее пространство от внешних воздействий.


2. Пластиковый обруч — фиксирует крышку на основании муфты.
3. Входные/выходные патрубки — служат для ввода/вывода кабеля.

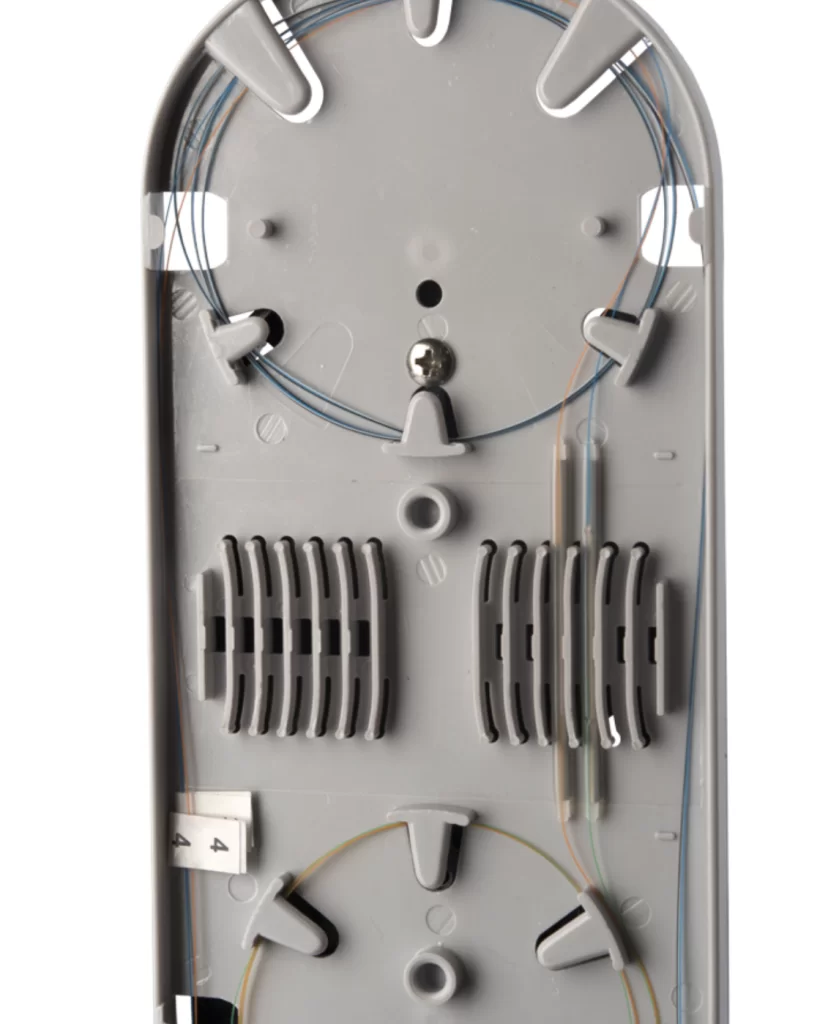

4. Кассеты — предназначены для размещения и удержания соединений, а также для хранения оптического запаса волокон.
5. Устройство фиксации кабеля — прижимная планка, которая удерживает кабель внутри муфты.
6. Герметизирующая прокладка — обеспечивает герметичность соединения между крышкой и основанием.
7. Лоток для укладки модулей — пластиковый поддон, который защищает оптические модули.
8. Устройство крепления силовых элементов — фиксирует силовые элементы кабеля.

Виды оптических муфт

Существует множество различных признаков, по которым можно классифицировать оптические муфты. Рассмотрим общую классификацию:

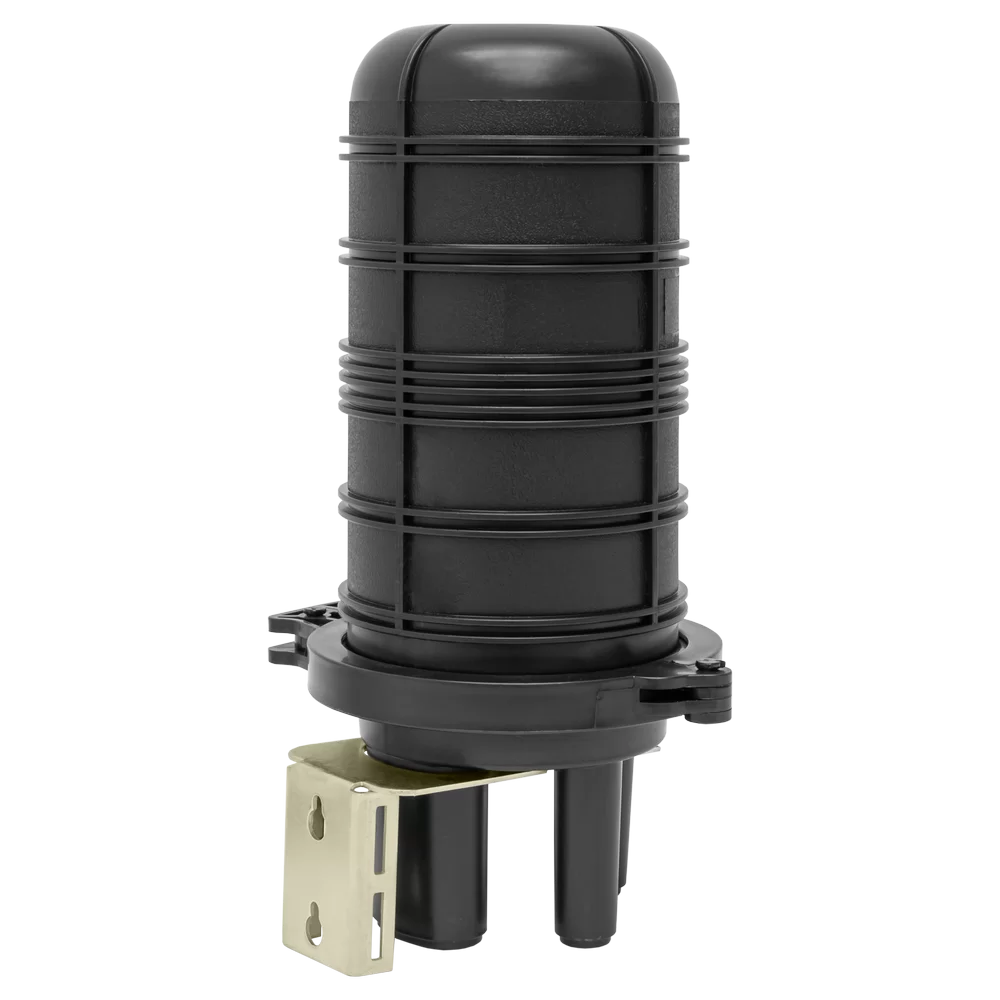

• Тупиковая оптическая муфта
• Проходная оптическая муфта
• Муфта с «горячим» типом герметизации
• Муфта с «холодным» типом герметизации

Также муфты можно классифицировать по типу соединения:

Тупиковые муфты — популярные оптические муфты, удобные в монтаже и обслуживании, но иногда дорогие. Проходные муфты стали альтернативой, позволяя экономить.

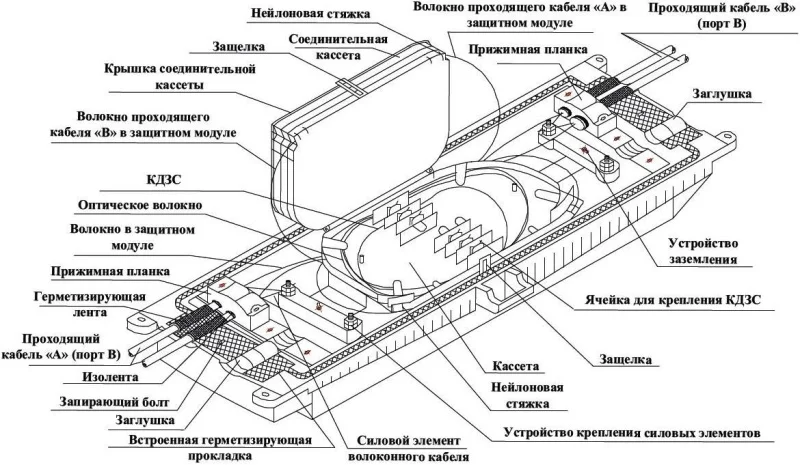

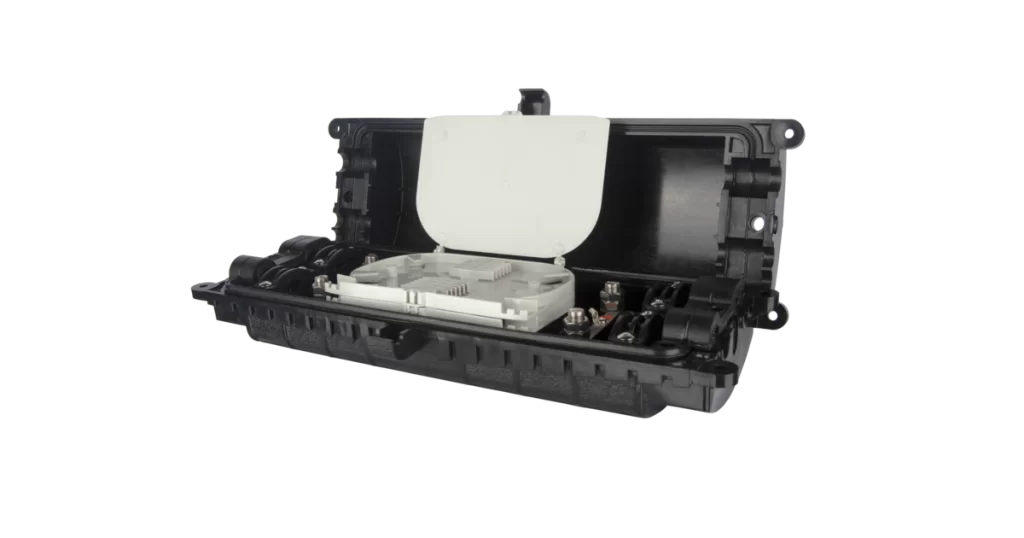

Проходные муфты — это оптические устройства для симметричного ввода кабеля с обеих сторон. Они пропускают целые модули без разрезания и могут быть тупиковыми при заглушке с противоположной стороны.

По типу герметизации:

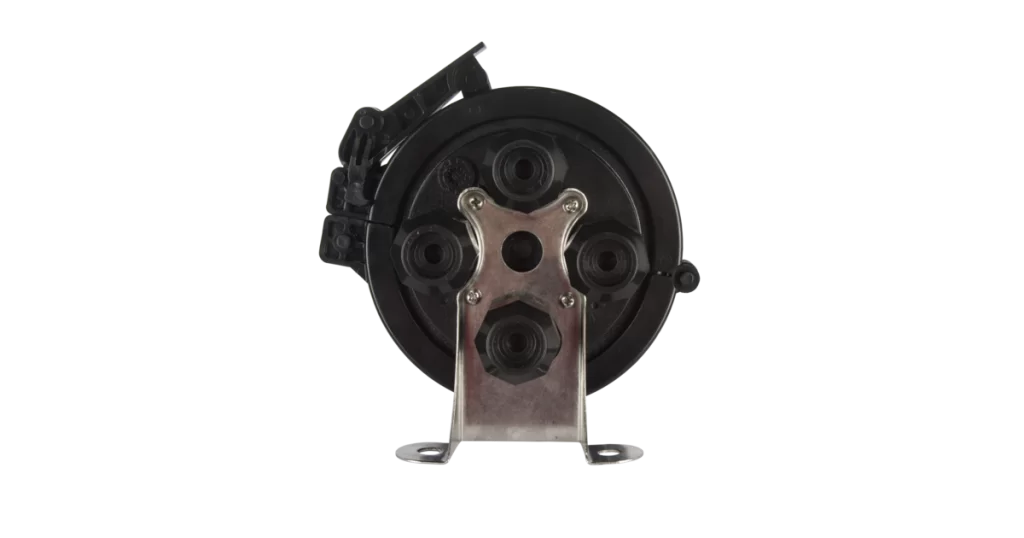

«Холодный» тип — используются болты, хомуты и защелки.

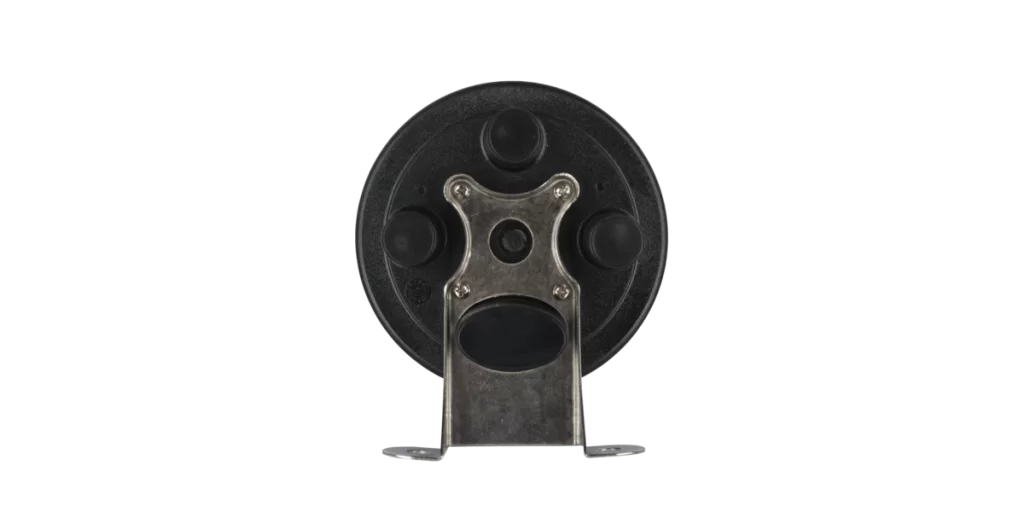

«Горячий» тип — используются компоненты из термоусаживаемого материала: трубки, ленты, манжеты и т.п.

Монтаж оптической муфты

Оптические муфты имеют различную конструкцию и, соответственно, разную последовательность сборки. В комплект каждой муфты обычно входит подробная инструкция от производителя, но общий порядок монтажа в целом одинаков для всех муфт.

Рассмотрим порядок монтажа на примере оптической муфты МВОТ-5120(Г)-44-216-1К36:

1. Организация рабочего места

Перед началом работы необходимо подготовить рабочее место:

• инструменты для разделки оптического кабеля;
• монтажный кронштейн для фиксации муфты;
• концы сращиваемых оптических кабелей.

2. Подготовка муфты к монтажу


На этом этапе необходимо проверить общее техническое состояние муфты и аксессуаров. Затем нужно снять крышку муфты, чтобы получить доступ к внутренним элементам. Открутить и временно отложить в сторону все гайки в местах крепления силовых элементов и узлов заземления, а также пластиковые гайки, прокладки и кольца с соответствующих входных/выходных трубок.

3. Определение длины волоконно-оптического кабеля, который будет зачищен и закреплён

Это очень важный шаг, и его несоблюдение может привести к проблемам на последующих этапах.

На кабель нужно надеть все прокладки, гайки и герметизирующие кольца в том порядке, в котором они были на вводе.

• Первая метка ставится на расстоянии 1720-2000 мм — это запас для зачистки кабеля, заведения защитных модулей в муфту, выделения волокон из модулей и последующей сварки.
• Вторая метка — расстояние от точки крепления кабеля в муфте до точки крепления модулей к сварочной кассете. Это расстояние составляет около 120 мм.
• Третья метка на расстоянии 1600 мм — после выделения волокон из оптических модулей этот запас укладывается внутри кассеты.

Важно строго следовать требованиям инструкции и делать достаточный запас длины волокна на случай дефектов в процессе сварки.




4. Разделка кабеля и очистка волокон

Нужно снять защитные оболочки кабеля до меток, указанных в предыдущем шаге. Затем с помощью специального ножа вскрываются защитные модули.

Небольшой совет: не нужно снимать всю оболочку кабеля за один раз, лучше делать это постепенно, небольшими участками.



5. Продольная герметизация и фиксация оптического кабеля

Важно удостовериться, что все гайки, прокладки и уплотнительные кольца на кабеле установлены в правильном порядке.

После удаления защитных оболочек для обеспечения более надёжного контакта на оболочку кабеля в месте крепления наматывается несколько слоёв изоляционной ленты.

Волоконно-оптический кабель вводится в муфту и фиксируется на её основании с помощью прижимной планки. Аналогичные действия выполняются и с силовым элементом, который помещается в фиксирующий разъём и закрепляется обычной гайкой.

6. Фиксация и обработка модулей

Для идентификации оптических модулей используются специальные маркеры из комплекта. Затем модули помещаются в кассету и закрепляются на входе.

С помощью стриппера снимается защитный модуль. Затем с помощью ткани, пропитанной специальной жидкостью, удаляется гидрофобный заполнитель (если он предусмотрен в конструкции кабеля).

7. Сварка оптических волокон

Для этого процесса требуется специальное оборудование и профессиональные навыки исполнителя.

Процесс сварки включает в себя несколько этапов:

На каждое волокно надевается гильза КДЗС. С помощью стриппера с волокна снимается защитное покрытие. Затем волокно зачищается до характерного скрипа с помощью салфетки. С помощью специального устройства волокно скалывается и помещается в зажимы сварочного устройства. Производится процесс сварки. Гильза КДЗС усаживается в специальном блоке сварочного аппарата. После завершения всех процессов волокна вместе с КДЗС укладываются в ячейки кассет.

8. Сборка корпуса муфты и установка готовой муфты на место.

Перед тем как приступить к сборке, необходимо убедиться, что все технические требования были соблюдены в процессе монтажа:

 модули с оптическими волокнами надёжно закреплены на входе в кассету;
 каждое волокно с КДЗС уложено в ячейку без нарушения допустимого радиуса скрутки;
 все внутренние зажимы, гайки и болты плотно затянуты;
 установлена герметизирующая прокладка и т. д.

Затем крышка соединяется с основанием, и на место соединения надевается пластиковый обруч. После этого гайки на кабельных вводах затягиваются, и муфта готова к установке в запланированном месте (опора, стена, кабельный колодец и т. д.).

Конечно, описанные шаги являются общими, и не факт, что при монтаже муфты удастся выполнить все требования. Но для этого и существует подробная инструкция в комплекте.
